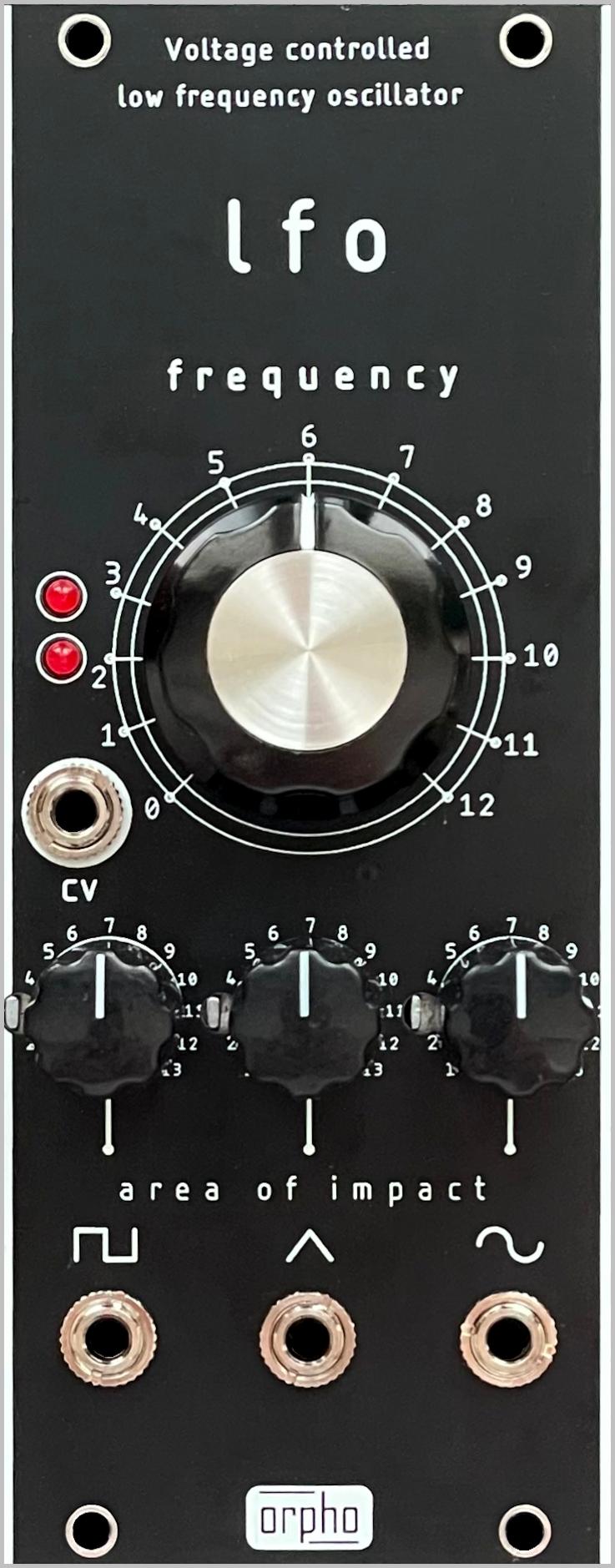

VC - Low Frequency Oscillator
Klassischer Low-Frequency Oscillator (LFO) bzw. Schwingungsgenerator, der niedrige Frequenzen erzeugt, typischerweise unterhalb des hörbaren Bereichs. Der LFO hat die Fähigkeit, drei verschiedene Wellenformen (Rechteck, Dreieck und Sinus) zu erzeugen und auszugeben. Diese Schwingungen haben eine Amplitude von -5 Volt bis +5 Volt. Zudem verfügt der LFO über einen CV-Eingang (Control Voltage), durch den die ausgegebene Steuerspannung beeinflusst werden kann. Zusätzlich verfügt der LFO über Abschwächer (Attenuatoren), die das jeweilige Ausgangssignal abschwächen können.
Beschreibung des LFO mit drei Steuerspannungsausgängen:
Erzeugung von drei unterschiedlichen Wellenformen: Rechteck, Dreieck und Sinus. Schwingungsbereich: -5 Volt bis +5 Volt. Abschwächer zur Anpassung der Ausgangssignale.
Wellenformen:
Rechteckschwingung (Square): Diese Wellenform wechselt zwischen zwei Pegeln (High und Low) mit einem Duty-Cycle von 50%. Dreieckschwingung (Triangle): Diese Wellenform steigt linear an und fällt linear ab. Sinusschwingung (Sine): Diese Wellenform hat eine glatte, periodische Schwingung, die harmonisch verläuft.
Spannungspegel:
Die Amplitude jeder Wellenform beträgt -5 Volt bis +5 Volt.
CV-Eingang (Control Voltage):
Der CV-Eingang ermöglicht die Modulation der ausgegebenen Steuerspannung. Durch das Anlegen einer externen Steuerspannung an den CV-Eingang kann die Frequenz, Phase oder Amplitude der ausgegebenen Wellenformen beeinflusst werden.
Abschwächer (Attenuatoren):
Jeder Ausgang des LFO verfügt über einen eigenen Abschwächer. Mit diesen Abschwächern kann die Amplitude der jeweiligen Ausgangssignale reduziert werden, um eine feinere Steuerung und Anpassung an die Bedürfnisse des Benutzers zu ermöglichen.
Technische Details:
Ausgänge: Drei separate Ausgänge für Dreieck, Rechteck und Sinus. Frequenzbereich: Typischerweise im Bereich von 0,1 Hz bis 100 Hz (einstellbar). Amplitude: -5V bis +5V. CV-Eingang: Akzeptiert eine Steuerspannung im Bereich von 0 bis +10V, um die Ausgangsparameter zu modulieren. Abschwächer: Individuelle Abschwächer für jeden Ausgang zur Reduktion der Signalstärke.
Anwendung:
Musikalische Synthesizer: Zum Modulieren von Filtern, Verstärkern oder anderen Oszillatoren. Effektgeräte: Zur Erzeugung von Tremolo-, Vibrato- oder anderen Modulationseffekten. Signalverarbeitung: In experimentellen Audio- und Video-Signalverarbeitungssystemen.
Schaltungskomponenten:
Oszillator-Kern: Schaltung zur Erzeugung der Grundschwingungen. Wellenform-Generatoren: Separate Schaltungen für Dreieck, Rechteck und Sinus. Verstärker und Skalierer: Zur Anpassung der Ausgangsspannungen an den gewünschten Bereich. CV-Interface: Schaltung zur Verarbeitung der ankommenden CV-Signale und Modulation der Ausgangssignale. Abschwächer: Potentiometer oder andere Bauelemente zur Reduktion der Ausgangsspannung.
Beispielhafte Verwendung:
Ein Benutzer kann den LFO nutzen, um einen Filter in einem Synthesizer langsam zu modulieren, wobei die Sinusschwingung einen weichen Sweep erzeugt, die Rechteckschwingung eine rhythmische Modulation und die Dreieckschwingung eine ansteigende Bewegung. Die Abschwächer ermöglichen dabei eine präzise Anpassung der Signalstärke an die gewünschten Modulationseffekte.
Mit diesen Eigenschaften bietet der beschriebene LFO vielseitige Einsatzmöglichkeiten in der elektronischen Musikproduktion und Signalverarbeitung. Die Abschwächer tragen zusätzlich zur Flexibilität und Feinjustierung der ausgegebenen Steuerspannungen bei.
Gehäuse und Stromverbrauch:
Der LFO ist 3HE hoch, 10TE breit und 18mm tief. Stromverbrauch: +12V, -12V | 50mA.
