PENTRIDON ist ein experimenteller Röhren-Oszillator und Signal-Manipulator auf Basis einer ECF80 Triode-Pentode-Röhre. Statt wie ein klassischer, sauberer VCO zu arbeiten, nutzt das Modul die Eigenheiten der Röhre bewusst als Klangquelle.

Über Gittersteuerung, Anodenmanipulation und gezielte Arbeitspunktverschiebung werden Bereiche musikalisch nutzbar gemacht, die in klassischen Röhrenschaltungen meist vermieden werden. So entstehen Sättigung, Verzerrung, Frequenzziehen, Abwürgen und organisches Kippen nicht als Nebeneffekt, sondern als Teil des Klangs.

Das Ergebnis ist ein lebendiger, roher Oszillator und Signal-Manipulator mit starkem Eigencharakter.

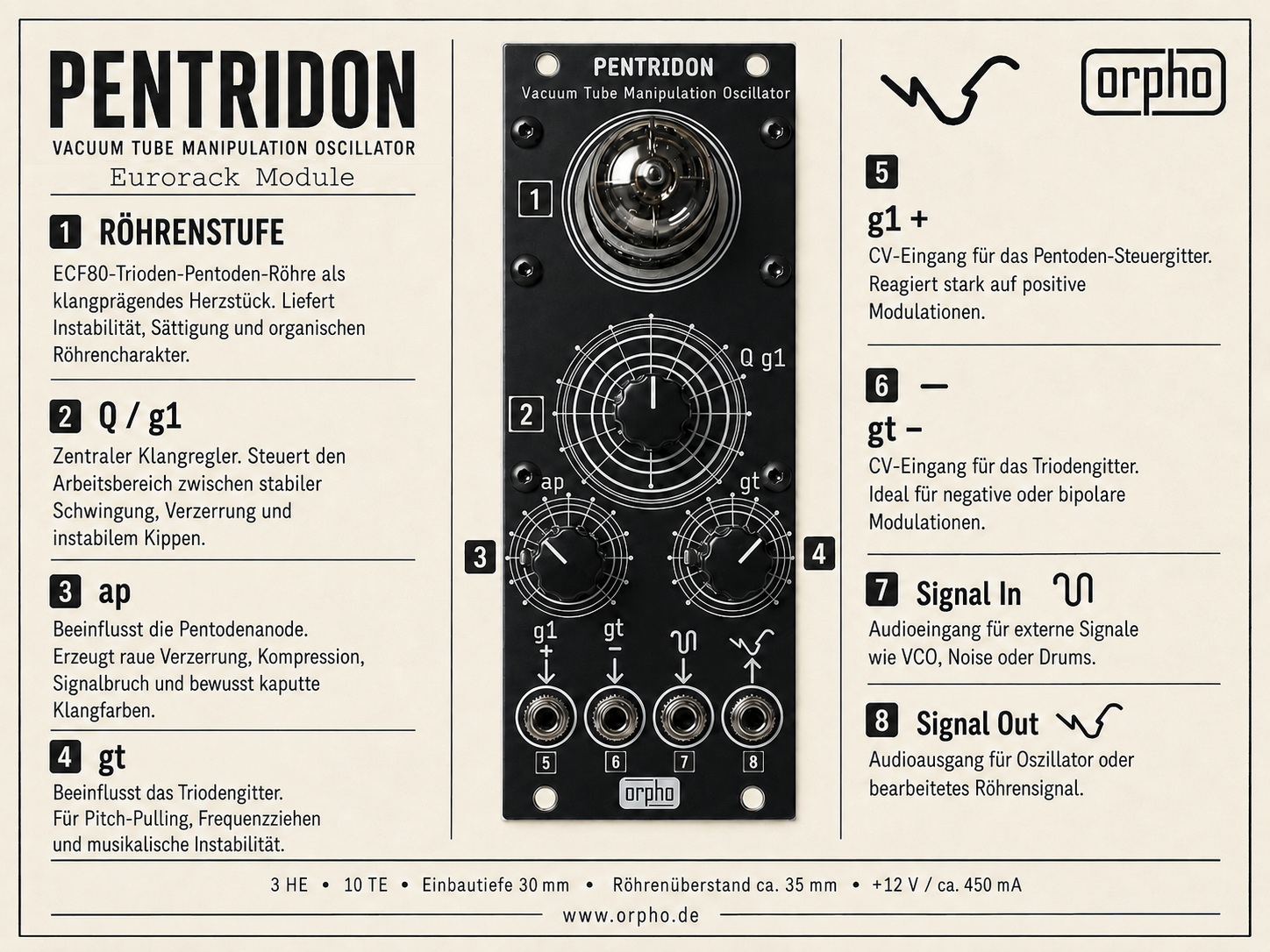

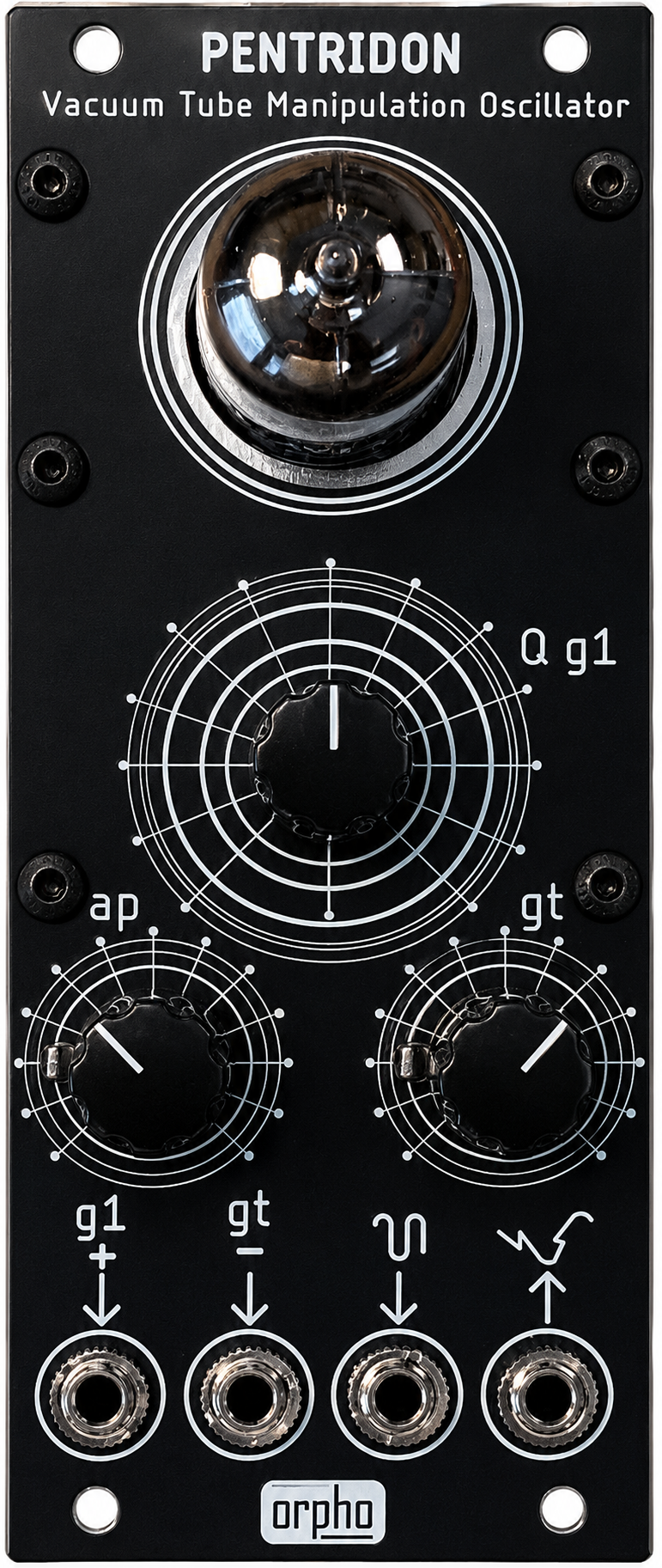

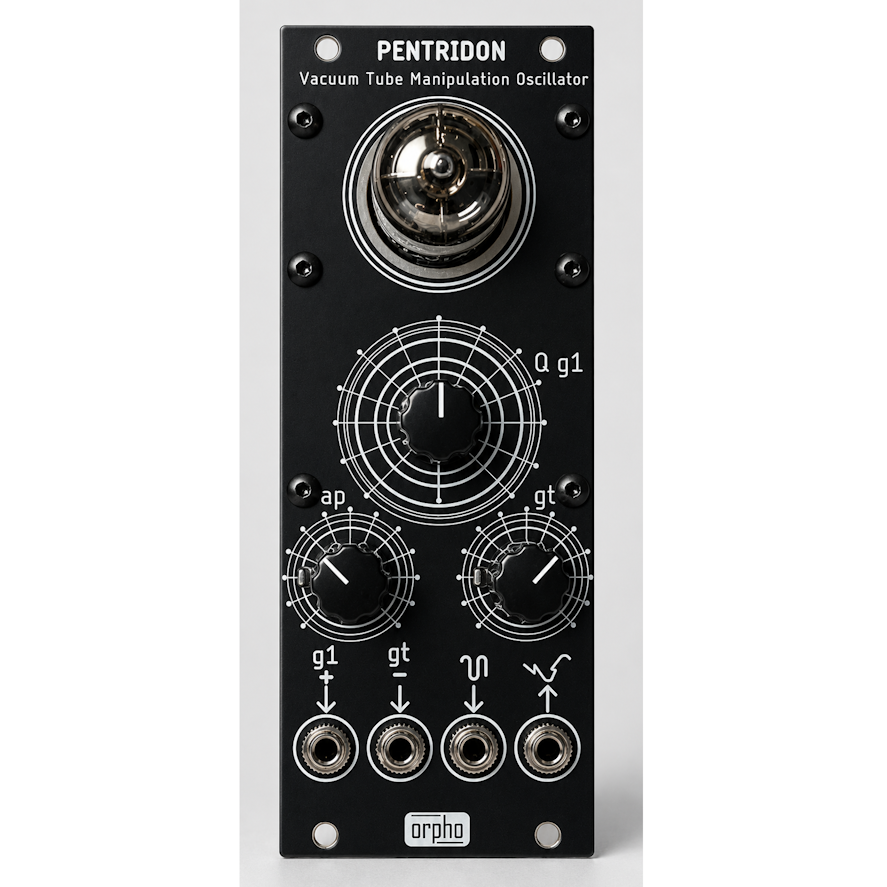

Bedienelemente

Q / g1

Der Hauptregler beeinflusst den zentralen Arbeitsbereich des Oszillators. Je nach Stellung verändert sich das Verhalten zwischen stabiler Schwingung, Resonanz, Verzerrung und instabilem Kippen.

Das Frequenzverhalten wird enger, breiter oder deutlich aggressiver. Mit diesem Regler lässt sich PENTRIDON bewusst in Grenzbereiche bringen. Er ist der zentrale Klangformungsregler des Moduls.

ap

Der Regler ap beeinflusst die Pentoden-Anode und greift direkt in den Arbeitspunkt der Pentodenstufe ein. Dadurch entstehen besonders starke, komprimierte und zusammenbrechende Klangzustände.

Typisch sind rauere Verzerrung, Signalbruch, Abwürgen der Schwingung, harsche Obertöne und instabile Röhrenreaktionen. Dieser Regler eignet sich besonders für zerstörte, elektrische und kaputte Klangfarben. Auch Drum-Sounds lassen sich damit hervorragend aufbrechen, verdichten oder zum Crashen bringen.

gt

Der Regler gt beeinflusst das Trioden-Gitter. Damit lässt sich der Oszillator ziehen, verbiegen und in seiner Schwingung modulieren.

Typisch sind Pitch-Pulling, weiche bis deutliche Frequenzverschiebungen, Veränderungen der Schwingamplitude und Übergänge zwischen stabiler und instabiler Schwingung. Dieser Regler wirkt oft musikalischer und kontrollierbarer als der Anodenbereich.

Anschlüsse

g1 +

g1 + ist der CV-Eingang für das Pentoden-Steuergitter. Hier kann eine positive oder modulierte Eurorack-Spannung eingespeist werden, um den Pentodenteil zu beeinflussen.

Der Eingang eignet sich besonders für LFOs, Hüllkurven, Random-CV, langsame Modulationen und gateartige Bewegungen. Schon kleine Spannungsänderungen können den Arbeitspunkt deutlich verschieben, daher sollte die Modulation vorsichtig dosiert werden.

gt -

gt - ist der CV-Eingang für das Trioden-Gitter. Dieser Eingang ist besonders interessant für negative oder bipolar schwingende Modulationen.

Negative Spannungen können die Röhre in Richtung Sperrung ziehen und dadurch musikalische Instabilitäten erzeugen. Geeignet sind negative LFOs, bipolare LFOs, langsame FM-artige Modulationen, organisches Abwürgen sowie zerrende Vibrato- und Drift-Effekte.

Signal In

Signal In ist der Audioeingang für externe Eurorack-Signale. Dadurch kann PENTRIDON nicht nur als Oszillator, sondern auch als Röhren-Signalmanipulator verwendet werden.

Geeignet sind VCO-Signale, Drum-Sounds, Noise, Feedback-Signale und Sequencer-Impulse. Das eingehende Signal wird durch die Röhrenstufe massiv gefärbt, verdichtet und verzerrt.

Signal Out

Signal Out ist der Audioausgang des Moduls. Hier liegt entweder die eigene Oszillatorschwingung oder das bearbeitete Eingangssignal an.

Das Ausgangssignal kann direkt in Mixer, Filter, Wavefolder, VCA oder Effektmodule geführt werden.

Patch Ideen

PENTRIDON als roher VCO

Signal Out → Mixer / VCA / Filter

In dieser Anwendung arbeitet PENTRIDON als eigenständiger, roher Röhrenoszillator. Die Regler Q / g1, ap und gt sollten langsam bewegt werden, da besonders die Übergänge kurz vor dem Abreißen oder Neueinsetzen der Schwingung musikalisch interessant sind.

Röhrenverzerrung für externe VCOs

VCO Out → Signal In
Signal Out → Filter / Mixer

Ein externer Oszillator wird durch die Röhre geschickt und dort gefärbt, verdichtet oder stark verzerrt. Mit ap und gt lassen sich unterschiedliche Verzerrungsbereiche einstellen. Besonders gut eignen sich Sägezahn, Rechteck, komplexe Oszillatoren, FM-Sounds und Noise.

Langsame LFO-Manipulation

LFO → gt -
Signal Out → Mixer

Ein langsamer LFO am Trioden-Gitter erzeugt lebendige Tonhöhen- und Stabilitätsbewegungen. Besonders interessant sind Sinus, Dreieck oder Random-LFOs.

Abwürgen per Hüllkurve

Envelope → g1 +
Signal Out → VCA / Mixer

Die Hüllkurve verändert den Arbeitspunkt der Pentode. Dadurch kann das Signal nicht nur dynamischer wirken, sondern regelrecht zerbrechen oder zusammenklappen.

Noise und Feedback

Noise → Signal In
Signal Out → Mixer

Mit hoher ap-Manipulation entstehen schmutzige, elektrische Rauschtexturen. Bei Rückführung über Mixer oder Attenuator sind extreme Waveshaping-Sounds möglich. Feedback sollte immer vorsichtig eingesetzt und mit niedriger Lautstärke gestartet werden.

Verhalten

PENTRIDON ist kein präziser 1V/Okt-Oszillator. Das Modul ist als experimenteller Klangoszillator und Signal-Manipulator gedacht.

Es geht nicht um perfekte Stimmung, sondern um Röhrencharakter, Instabilität, Verzerrung, Arbeitspunktverschiebung, lebendige Reaktion und organische Manipulation des Signals. Gerade diese unperfekten Bereiche machen den musikalischen Reiz des Moduls aus.

Betrieb

Da PENTRIDON mit einer echten Röhre arbeitet, sollte das Modul nach dem Einschalten kurz aufwärmen. In den ersten Sekunden kann sich das Verhalten leicht verändern, bis die Röhre stabil arbeitet.

Die Röhre wird im Betrieb warm. Direkter Kontakt sollte vermieden werden.

Klangcharakter

PENTRIDON klingt nicht sauber und steril, sondern roh, elektrisch, röhrig, instabil, zerrend, knisternd und organisch. Je nach Einstellung reagiert das Modul kontrolliert, widerspenstig oder bewusst unberechenbar.

Es eignet sich besonders für experimentelle Sequenzen, industrielle Texturen, Drone-Sounds, kaputte Leads, aggressive Basslinien und lebendige Modulationen.

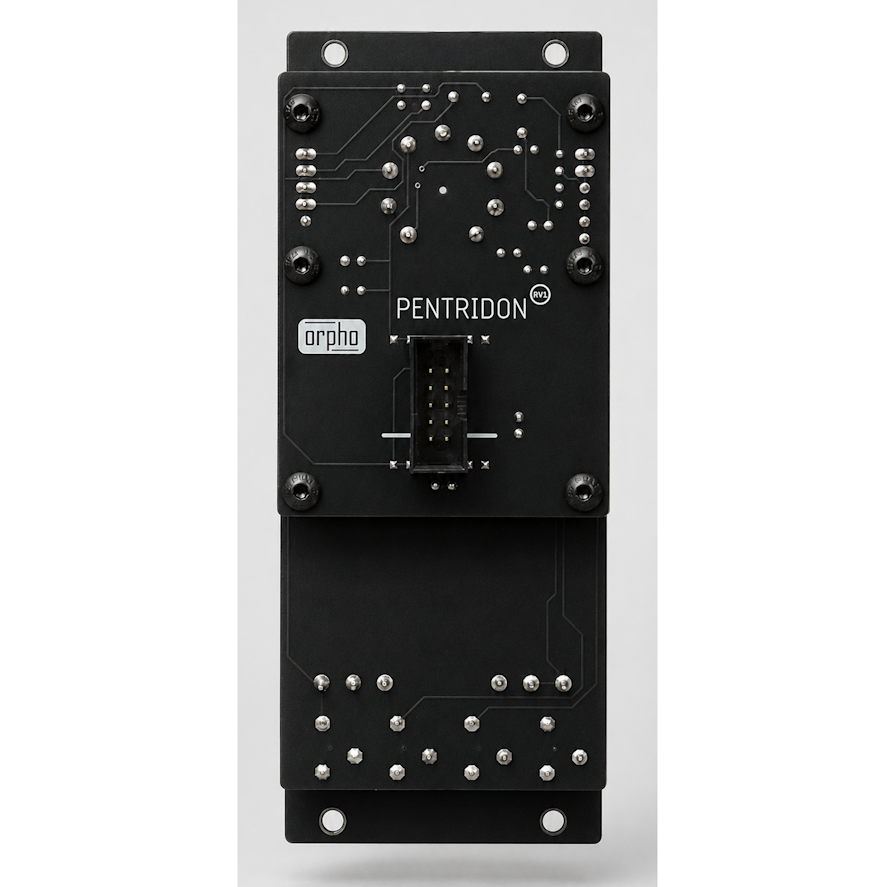

Gehäuse und Stromverbrauch

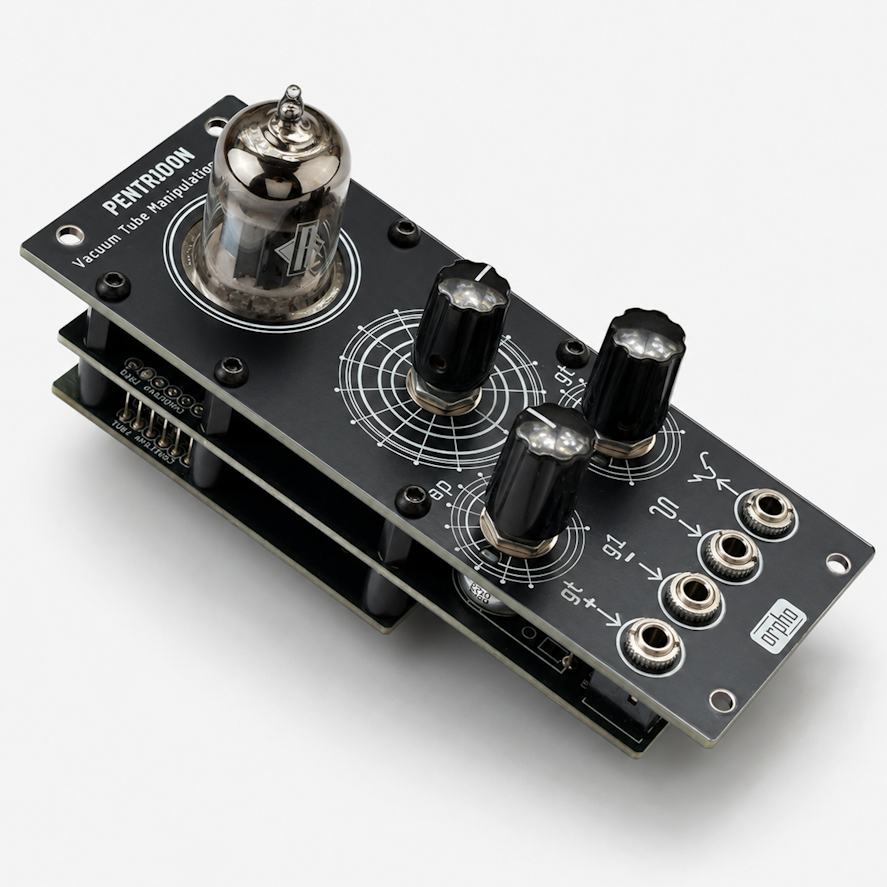

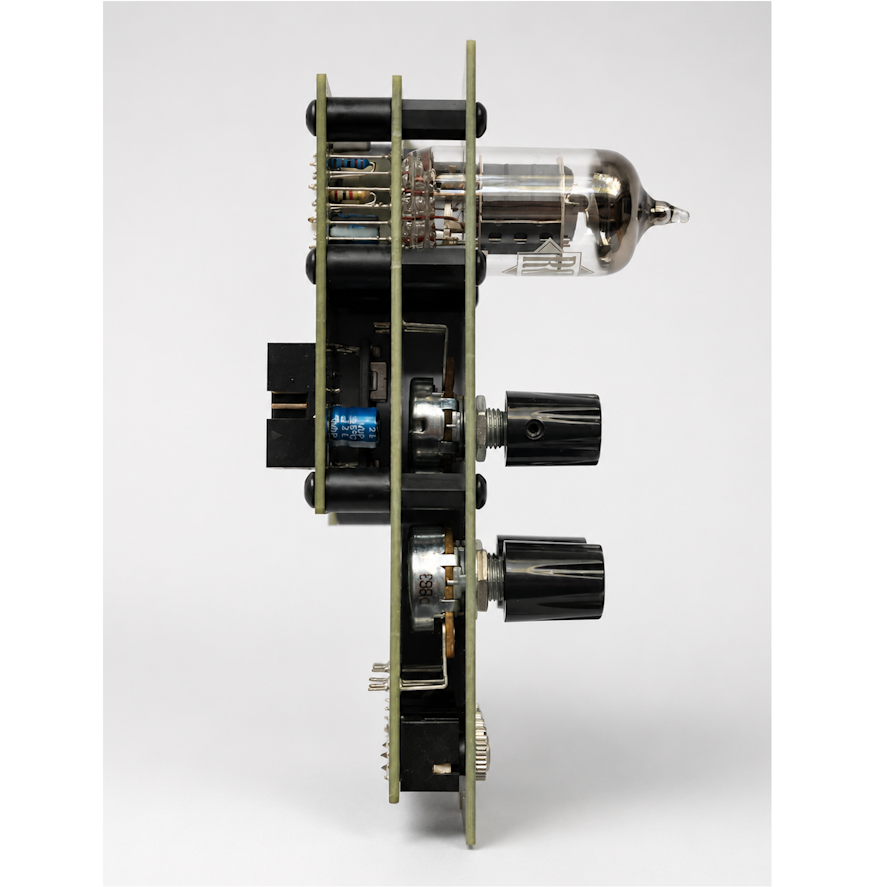

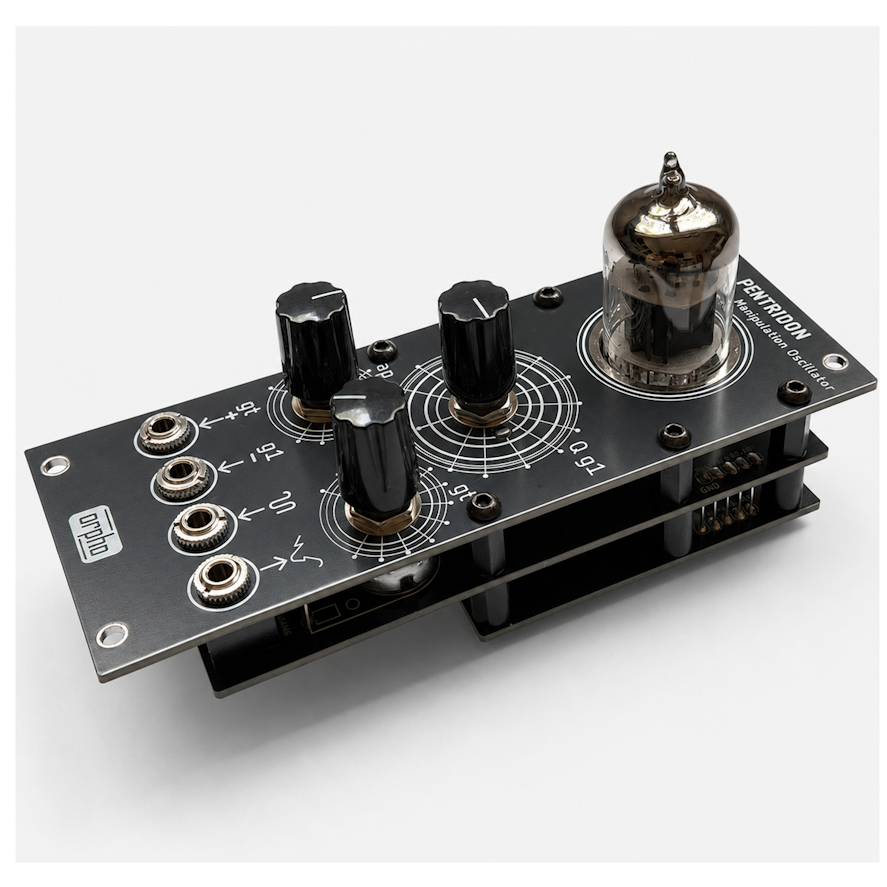

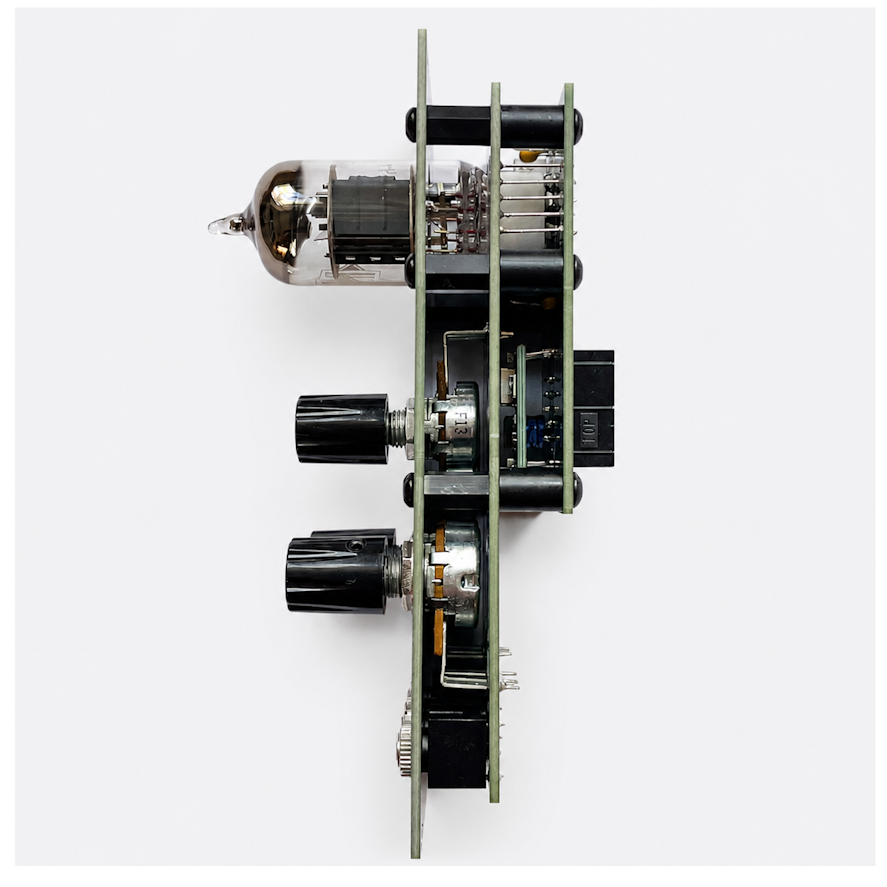

PENTRIDON ist ein Eurorack-Modul im Format 3HE / 10TE. Die Einbautiefe beträgt ca. 26 mm. Die Röhre ragt ca. 35 mm ab Frontplatte heraus.

Achtung: Die Röhre wird im Betrieb warm und kann ca. 55 °C erreichen.

Der Stromverbrauch beträgt ca. 450 mA an +12 V.
