Quad T-Drum ist ein analoges Eurorack-Modul mit vier unabhängigen T-Drum-Stimmen. Jede Stimme basiert auf einem Twin-T-Resonator, der durch Trigger angeregt wird und charakteristische Bass-, Tom- und „boing“-Klänge erzeugt – von kurzen Clicks bis zu tiefen Drums. Alle Stimmen besitzen einen eigenen Ausgang.
Farbkodierte Klangregelung (pro Kanal):
CH1 – roter Knopf: tiefe Drum-Sounds / Bassdrum (Grundfrequenz).
CH2 – schwarzer Knopf: Tom-Frequenzen.
CH3 – blauer Knopf: Bongo/Clave/Conga-Tonhöhen (mittlere/hohe Percussion).
CH4 – weißer Knopf: Rim-Shot-Charakter; regelt die Frequenz/Sweep des Rim-Klangs.
Ideal für: Techno-Toms, Electro-Percussion, Clicks & Pops, West-Coast-Pings, percussive Bass-Hits, FX.

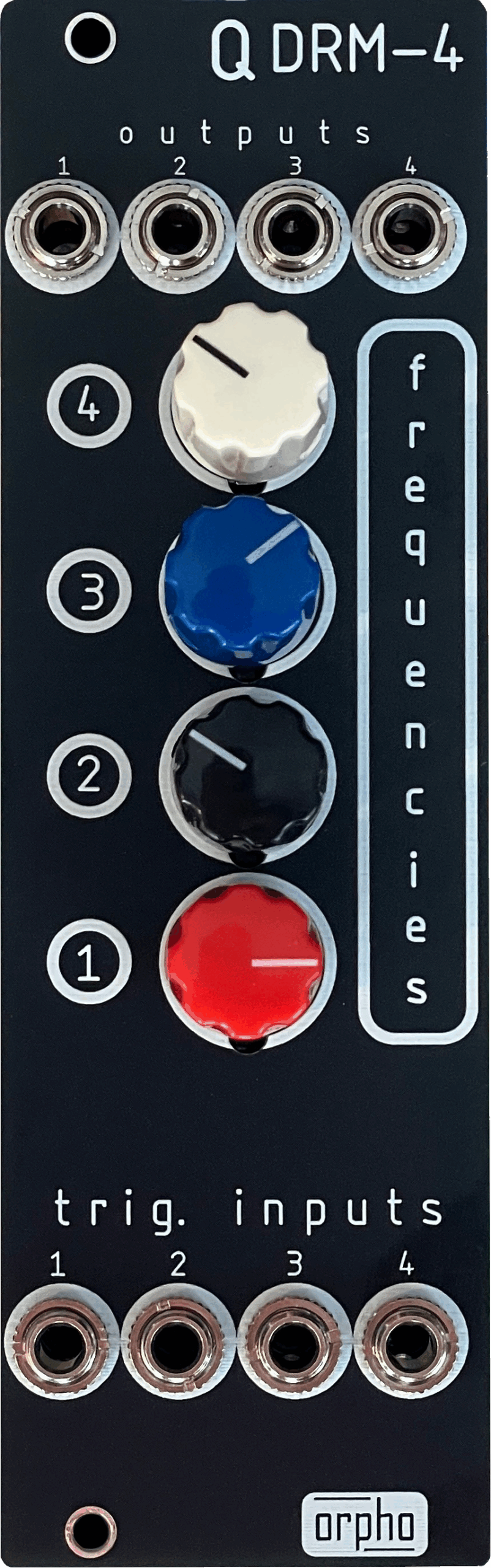

Frontpanel – Übersicht
Jede der 4 Stimmen (CH1–CH4) besitzt identische Bedienelemente.
Pro Stimme:
TRIG IN – Trigger-Eingang
TONE – für Tonhöhe
OUT – Einzel-Ausgang
5.1 Trigger
TRIG IN: arbeitet zuverlässig ab >2,5 V (typisch 5–10 V). Minimale Pulsdauer 1 ms
Maße & Strom
Breite: 8 HP · Tiefe hinter Frontpanel: 20 mm
Stromaufnahme: +12 V [40 mA], -12 V [50 mA], +5 V [0 mA]
